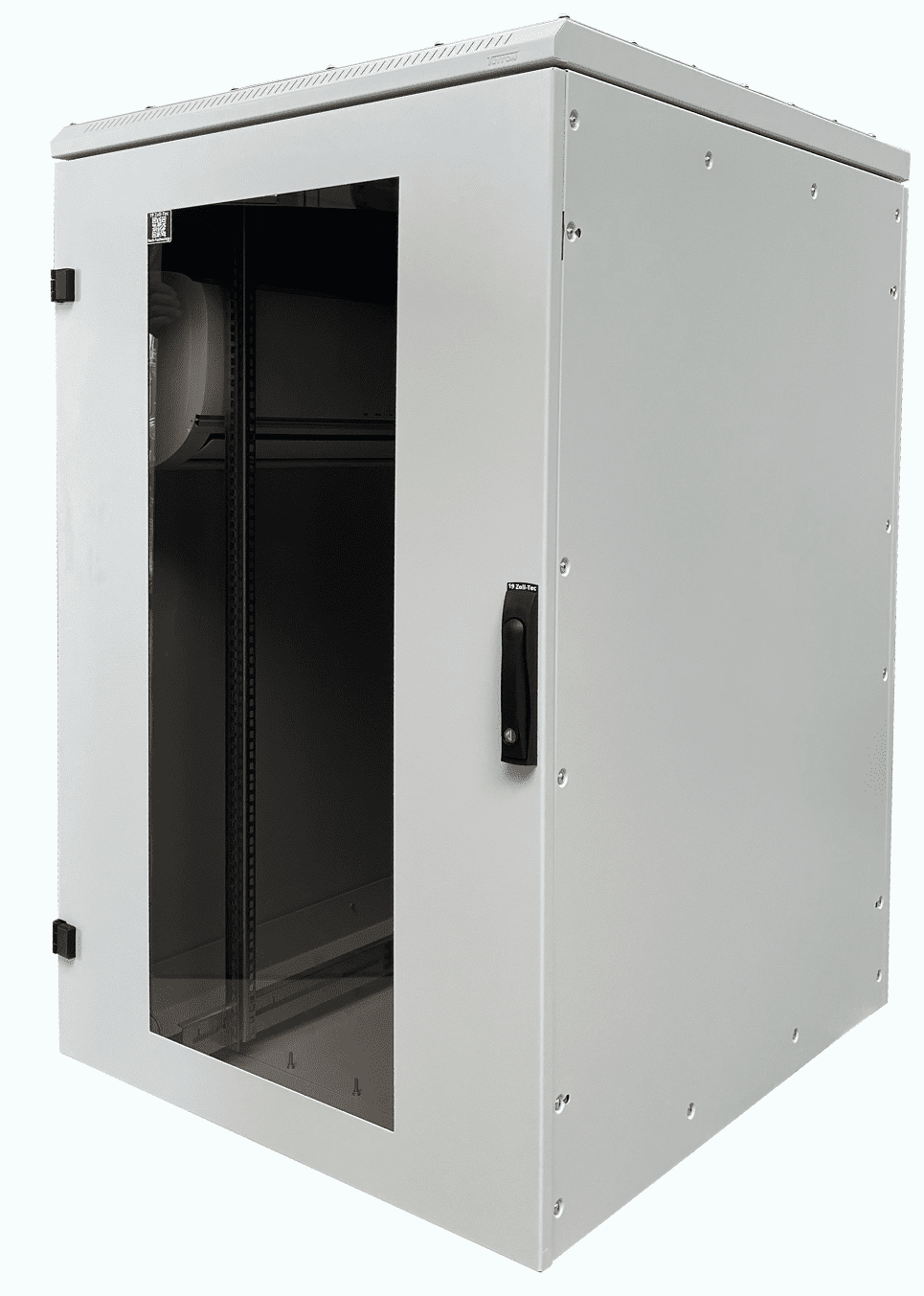

Komplettsystem - Kleiner 19"-Schrank mit integrierter Kühlung

Ohne Abwärme für den Aufstellungsraum.

Vorteile des Komplettsystems

• Platzeinsparung durch den Verbau der Kühltechnik im Schrank ohne Platzverlust in der Montagehöhe.

• Sehr leise Technik und damit auch im Büro einsetzbar.
• Kosteneinsparung durch die Kühlung des EDV-Schrankes und nicht des gesamten Aufstellungsraum.
• Wärmeabführung durch das Außengerät. Wärmestau im Aufstellungsraum entfällt.
• Energieeinsparung durch das Inverter-System (Energieklasse A++). Es wird nur soviel Energie eingesetzt wie gebraucht wird. Kein einfaches EIN/AUS-System.


Allgemeine Eigenschaften:

• Schrank (BxTxH) 800x1000x1300mm = 27HE Montagehöhe

• Schutzgrad IP54
• geschweißter Serverschrank mit abnehmbaren Seitenteilen.

• Fronttür mit 4mm Sicherheitsglas und Mehrpunktschließung und Drehhebelverschluss. Vorbereitet auf Halbprofilzylinder.
• Rückwand (optional Vollblechtür mit Mehrpunktschließung plus 180,-€)

• 4 stufenlos tiefenverstellbare 19 Zoll Befestigungsschienen.
• 2 zusätzliche Befestigungsschienen (Hutprofil) für weitere Befestigungsebene
• Kabelauslass im Boden und Dach mit IP54 Kabeldurchgängen
• Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt.
• Kühlgerät mit Leistungsstufe von 2500 oder 3500W Auswahl oben

• Split-Klimaanlage mit Inverter-Technologie, Energie-Effizienzklasse A++
• Steuerung über IR-Fernbedienung. Optional Panel in der Fronttür verbaut

• Lackierung RAL 7035 (lichtgrau)

• Moderne Inverter-Technologie > es wird nur so viel Kühlleistung erzeugt wie gebraucht wird.
• Abmessung (HxBxT) = 285x805x194mm im Schrank verbaut
• Gewicht Innengerät 2500W = 7,5 kg.
• Gewicht Innengerät 3500W = 7,5 kg.
• Energieeffizienzklasse Kühlen: 2,5kW=6,2 / 3,5kW=6,1
• Spannungsversorgung 230V/50Hz.
• Luftvolumenstrom 2,5kW 3 Stufen = 360/460/520m³/h.
• Luftvolumenstrom 3,5kW 3 Stufen = 360/500/600m³/h
• Schallpegelderuck je Stufe 2,5kW = 26/30/40dB(A)
• Schallpegelderuck je Stufe 3,5kW = 26/34/40dB(A)
• Schallpegelderuck 2,5kW Silent/Turbo Mode = 21dB(A)
• Schallpegelderuck 3,5kW Silent/Turbo Mode = 22dB(A)
• Split-Klimagerät 2,5 und 3,5 KW Kühlleistung -> Energieeffizienzklasse: A++.

Kühldaten 2500W Innengerät

• Kühlleistung: 2,6 (0,9-3,4) kW
• Energieeffizienzklasse Kühlen: A++

• Energieeffiziengröße SEER: 6,2

• Energieverbrauch Kühlen, jährlich, QCE 147 kWh

• Kühlleistung: 3,5 (1,1-4,2) kW
• Energieeffizienzklasse Kühlen: A++
• Energieeffiziengröße SEER: 6,1

• Energieverbrauch Kühlen, jährlich, QCE 201 kWh

Beschreibung des Außengerätes für beide Leistungsstufen gleich

• Moderne Inverter-Technologie
• Abmessung (HxBxT) bei 3,5 KW = 550x805x194mm.
• Gewicht bei 3,5 KW = 22,7 kg.
• Kältemittel: R32
• Kühlleistung: 2500 oder 3500W. Auswahl oben

• Schallpegel: max. 61 dBA. (Außengerät)
• Kältemittel Einspritzleitung: 1/4 Zoll
• Kältemitte Saugleitung: 3/8 Zoll

• bis zu 25m Länge/ 10m Höhe Kältemittel-Verbindungsrohre möglich.
• Der Arbeitsbereich des Außengerätes beträgt +5°C bis +50°C.

weitere Optionen

• Bedienungspanel in der Fronttür integriert.
• Innenraum komplett mit Wärmeisolierung ausstatten um die Kühlung noch effektiver zu gestalten.

• Schallgedämmte Ausführung gegen laute Innengeräte. Für Büro, Praxis, Seminarräume, Bibliothek etc. da wo Ruhe gebraucht wird.

• Kaltgangsystem zur weiteren Optimierung der gekühlten Luft
• Winterreglung für das Außengerät. Der Arbeitsbereich beträgt -15°C bis +48°C
• Sockel zur Kabelführung


Schrank mit moderner Split-Klimaanlage (Inverter Technologie) - System zur Optimierung der klimatisierten Luft!

Das Komplettsystem des 19"-Schrankes mit integrierter Kühlung bietet eine innovative Lösung ohne Abwärme für den Aufstellungsraum. Der Schrank ist mit einer modernen Split-Klimaanlage ausgestattet, die die Inverter-Technologie nutzt, um die klimatisierte Luft zu optimieren.

Die von Rechnern und aktiven Komponenten erzeugte Warmluft wird effektiv oben im Schrank abgesaugt. Seitlich im Schrank befindet sich das Innengerät der Split-Klimaanlage, welches die Warmluft rückkühlt. Diese intelligente Lösung ermöglicht nicht nur eine optimale Temperaturregulierung, sondern auch beeindruckende Energieeinsparungen durch die Anwendung der modernen Inverter-Technologie mit der Energieeffizienzklasse "A++".

Dieser gekühlte IT-Schrank wird gelistet in: Serverschrank klimatisiert

Die Inbetriebnahme vor Ort ist durch einen ortsansässigen Klimatechniker durchzuführen.

Die Prüfung und Berechnung der notwendigen Leistung des Kühlaggregates für eine störungsfreie Funktion der eingebauten Komponenten obliegt dem Kunden.

Beratung und Unterstützung von 19 Zoll-Tec unter 06727/75570-55
